好的！我将用通俗易懂的方式为你总结 Linux 内核中 UFS（Universal Flash Storage） 和 SCSI（Small Computer System Interface） 子系统的设计逻辑和协作关系。这两个子系统共同管理现代存储设备（如固态硬盘、移动设备存储等）。

一、核心概念

1. SCSI 子系统

作用：SCSI 是一种广泛使用的存储协议标准，用于管理磁盘、SSD、光驱等设备。Linux 的 SCSI 子系统负责将通用块设备请求转换为具体的 SCSI 命令。
分层设计：
- 高层驱动：如 sd（SCSI Disk）驱动，管理磁盘设备。
- 中间层：处理 SCSI 命令队列、错误恢复、设备发现等。
- 低层驱动：适配具体硬件（如 SAS、SATA、UFS 等）。

2. UFS 子系统

作用：UFS 是面向移动设备和嵌入式系统的高速闪存协议（如手机存储）。Linux 的 UFS 子系统通过 SCSI 命令与硬件交互。
关键组件：
- UFS 主机控制器驱动：管理 UFS 硬件控制器（如 ufs-hcd）。
- UFS 核心层：处理协议逻辑（如命令封装、错误处理）。
- SCSI 传输层：将 UFS 操作映射到 SCSI 命令。

二、协作关系

1. UFS 作为 SCSI 的"客户端"

UFS 设备在 Linux 中被抽象为 SCSI 设备，通过 SCSI 中间层与内核其他部分交互。

数据流：

用户层（读写文件）→ 内核 VFS → 块层（Block Layer）→ SCSI 子系统 → UFS 子系统 → UFS 硬件


2. SCSI 命令到 UFS 的转换

SCSI 命令（如读/写）会被 UFS 子系统转换为 UFS Protocol Information Units (UPIU)。
示例：用户发起一个读操作：
1. SCSI 中间层生成 READ_10 命令。
2. UFS 核心层将 READ_10 封装为 UPIU 格式。
3. UFS 主机控制器通过硬件接口发送 UPIU 到 UFS 设备。

三、关键设计细节

1. SCSI 中间层（Mid-Layer）

功能：
- 管理 SCSI 命令队列（合并、排序、超时处理）。
- 设备发现和热插拔（通过 scsi_scan 模块）。
- 错误恢复（如自动重试、重置设备）。
数据结构：
- struct scsi_cmnd：表示一个 SCSI 命令。
- struct Scsi_Host：表示一个 SCSI 主机适配器。

2. UFS 核心层

功能：
- 封装 UPIU（命令、数据、响应）。
- 管理 UFS 设备的电源状态（如休眠、激活）。
- 处理错误和异常（如 CRC 校验失败）。
关键模块：
- ufshcd.c：UFS 主机控制器驱动核心。
- ufs_quirks.c：处理不同厂商的硬件兼容性问题。

3. 内存管理

SCSI 和 UFS 使用 DMA：通过 dma_alloc_coherent() 分配内存，实现高速数据传输。
Scatter-Gather 列表：支持分散/聚集 I/O，提升大块数据传输效率。

四、代码结构（Linux 内核）

1. SCSI 子系统

目录：drivers/scsi/
- sd.c：SCSI 磁盘驱动。
- scsi_debug.c：调试工具。
- libsas/：SAS（Serial Attached SCSI）驱动。

2. UFS 子系统

目录：drivers/ufs/
- ufs-hcd.c：主机控制器驱动。
- ufs-mediatek.c：某厂商的 UFS 控制器实现（如联发科）。
- ufs.h：UFS 协议定义和数据结构。

五、调试与工具

1. 常用工具

lsscsi：列出所有 SCSI 设备。
sg_utils：发送原始 SCSI 命令。
ufs-utils：UFS 专用调试工具。

2. 内核日志

查看 dmesg 输出，过滤关键字 scsi 或 ufs。
示例调试命令：
```
dmesg | grep -E "scsi|ufs"
```

3. 性能调优

调整队列深度：通过 sysfs 修改 /sys/block/sdX/queue/nr_requests。
电源管理：禁用 UFS 的自动休眠（通过 ufshcd 参数）。

六、总结

SCSI 子系统：是 Linux 存储栈的通用抽象层，支持多种硬件。
UFS 子系统：通过 SCSI 命令与硬件交互，专注于闪存特性优化。
协作流程：用户请求 → 块层 → SCSI 中间层 → UFS 驱动 → 硬件。

通过这种分层设计，Linux 实现了存储协议的统一管理和硬件多样性支持。

如果你有具体问题（如代码逻辑、某个模块的细节），可以进一步讨论！

好的！我将从 高层驱动、中间层、底层驱动 以及它们之间的接口设计角度，详细解释 Linux 中 SCSI 和 UFS 子系统的协作关系。这里会结合代码结构、数据流和实际接口示例。

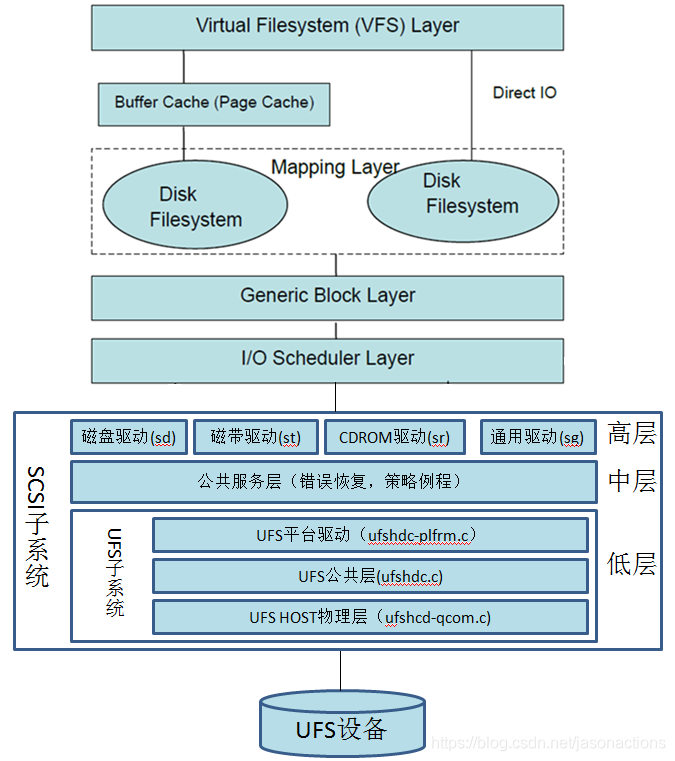

一、整体分层架构

在 Linux 存储子系统中，各层的分工如下：

用户层（User Space）
   ↓ 系统调用（read/write）
虚拟文件系统（VFS）
   ↓ 文件操作（struct file_operations）
块层（Block Layer）
   ↓ 通用块请求（struct bio）
SCSI 子系统高层驱动（如 sd.c）
   ↓ SCSI 命令（struct scsi_cmnd）
SCSI 中间层（SCSI Mid-Layer）
   ↓ SCSI 主机适配器接口（struct Scsi_Host）
SCSI 底层驱动（如 SAS/SATA/UFS 驱动）
   ↓ 硬件协议（如 UFS UPIU、SATA FIS）
硬件设备（UFS 控制器、SSD 等）


二、各层功能及接口详解

1. 高层驱动（SCSI Upper Layer）

代表模块：sd.c（SCSI Disk 驱动）
作用：将块层的通用块设备请求（struct bio）转换为 SCSI 命令（struct scsi_cmnd）。

关键接口与数据结构：

块层接口：

通过 struct gendisk 和 struct request_queue 管理块设备。

处理块请求的回调函数：.request_fn 或更现代的 .queue_rq（多队列驱动）。

// 示例：块层请求处理（drivers/scsi/sd.c）
static const struct blk_mq_ops sd_mq_ops = {
  .queue_rq       = sd_queue_rq,   // 处理块层请求
  .complete       = sd_complete,   // 请求完成回调
};


SCSI 命令生成：

将 struct bio 转换为 struct scsi_cmnd，填充 SCSI 命令（如 READ_10, WRITE_10）。

// 生成 SCSI 读命令（drivers/scsi/scsi_lib.c）
void scsi_init_io(struct scsi_cmnd *cmd) {
  struct request *req = cmd->request;
  cmd->cmnd[0] = READ_10;  // 操作码
  // 填充 LBA、长度等参数
}


2. SCSI 中间层（SCSI Mid-Layer）

核心模块：scsi_lib.c, scsi_error.c
作用：管理 SCSI 命令的队列、错误处理、设备发现和资源分配。

关键接口与功能：

命令提交接口：

高层驱动通过 scsi_execute() 或 scsi_queue_rq() 提交命令到中间层。

// 提交 SCSI 命令（drivers/scsi/scsi_lib.c）
int scsi_execute(struct scsi_device *sdev, const unsigned char *cmd,
               int data_direction, void *buffer, unsigned bufflen,
               int timeout, int retries, int flags, int *resid);


队列管理：
- 使用 struct blk_mq_tag_set 管理多队列请求（现代内核）。
- 实现 I/O 调度（合并、排序）。

错误处理：

中间层检测超时、设备无响应等问题，触发错误恢复（如 scsi_eh 线程）。

// 错误恢复线程（drivers/scsi/scsi_error.c）
void scsi_error_handler(void) {
  while (!kthread_should_stop()) {
      // 检查错误并尝试恢复（重置设备、重试命令等）
  }
}


设备发现与热插拔：
- 通过 scsi_scan_host() 扫描 SCSI 总线，识别新设备。
- 创建设备节点（如 /dev/sda）。

3. 底层驱动（SCSI Lower Layer / UFS 驱动）

代表模块：UFS 主机控制器驱动（如 ufs-hcd.c）、SAS 驱动（如 mpt3sas）
作用：将 SCSI 命令转换为硬件特定的操作（如 UFS UPIU、SATA FIS）。

关键接口与实现：

SCSI 主机适配器接口：

每个底层驱动注册一个 struct Scsi_Host，表示一个 SCSI 控制器。

// 注册 SCSI 主机（drivers/scsi/hosts.c）
struct Scsi_Host *scsi_host_alloc(struct scsi_host_template *sht, int privsize);


命令传输接口：

实现 struct scsi_host_template 中的回调函数，处理 SCSI 命令的发送。

// UFS 驱动的传输接口（drivers/ufs/ufshcd.c）
static struct scsi_host_template ufshcd_driver_template = {
  .module         = THIS_MODULE,
  .name           = "UFS Host Controller",
  .queuecommand   = ufshcd_queuecommand,  // 发送命令到硬件
  .eh_abort_handler = ufshcd_abort,       // 中止命令
};


UFS 协议处理：

将 SCSI 命令转换为 UFS Protocol Information Units (UPIU)。

处理 UFS 的特定功能（如电源管理、错误恢复）。

// 转换 SCSI 命令到 UPIU（drivers/ufs/ufshcd.c）
static int ufshcd_queuecommand(struct Scsi_Host *host, struct scsi_cmnd *cmd) {
  // 将 scsi_cmnd 转换为 UPIU 结构体
  struct utp_upiu_req *upiu_req = ...;
  upiu_req->header.dword_0 = cpu_to_be32(UPIU_HEADER_TRANSACTION_TYPE_COMMAND);
  // 填充 LUN、CDB 等字段
}


4. 层间接口总结

三、关键数据流示例：读取一个磁盘块

用户层：调用 read() 系统调用。
VFS：将请求传递给文件系统（如 ext4）。
块层：文件系统生成 struct bio，提交到块设备队列。
SCSI 高层驱动（sd.c）：
- 将 bio 转换为 struct scsi_cmnd，填充 READ_10 命令。
SCSI 中间层：
- 将命令加入队列，处理可能的合并或排序。
UFS 底层驱动：
- 调用 ufshcd_queuecommand()，将 scsi_cmnd 转换为 UPIU。
- 通过内存映射寄存器或 DMA 将 UPIU 发送到 UFS 控制器。
硬件：
- UFS 控制器解析 UPIU，从闪存读取数据，返回响应。

四、调试与代码定位

1. SCSI 命令跟踪

使用 scsi_logging 内核参数启用调试：

echo 1 > /sys/module/scsi_mod/parameters/logging_level

查看 dmesg 输出中的 SCSI 命令和状态。

2. UFS 驱动调试

启用 UFS 调试日志（需内核配置 CONFIG_SCSI_UFS_DEBUG）：

// 在代码中手动添加调试打印（drivers/ufs/ufshcd.c）
ufshcd_dump_regs(hba, 0, UFSHCI_REG_SPACE_SIZE, "UFS Registers:");


3. 关键代码文件

SCSI 高层驱动：drivers/scsi/sd.c
SCSI 中间层：drivers/scsi/scsi_lib.c, drivers/scsi/scsi_error.c
UFS 驱动：drivers/ufs/ufshcd.c, drivers/ufs/ufs.h

五、总结

高层驱动（如 sd.c）负责与块层对接，处理通用块设备逻辑。
中间层管理命令队列、错误恢复和设备发现，是 SCSI 子系统的核心逻辑。
底层驱动（如 UFS）实现硬件协议转换，直接操作控制器寄存器或 DMA。
接口设计：通过 struct scsi_host_template 和 struct scsi_cmnd 实现层间解耦。

这种分层设计使得 Linux 能够支持多种存储协议（SCSI、SATA、UFS 等），同时保持代码的可维护性和扩展性。
